产品详情
一、产品特点
协议标准：ISO15693 ISO14443A/B ISO-7816
存储容量：8 Kbit 16个扇区
工作频率：13.56MHz
通讯速率：106KBoud
读写距离：2-8cm
读写时间：1-2ms
工作温度：-30℃～70℃
擦写寿命：>100,000次
数据保存：> 10年
SIM/UIM卡转换
卡座结构：抽屉式
卡 类 型：普通卡
转换触点：7个点
二、规格参数
物理参数 | |
外形尺寸 | 88.1mm×52.6mm×6mm |
产品颜色 | 乳白色 |
转换触点宽度 | 2mm |
环境参数 | |
工作湿度 | <95% |
工作温度 | -25 ~70℃ |
存储温度 | -40 ~85℃ |
防水等级 | IP54（防尘防水，不可浸泡） |
PIN脚定义
PIN脚 | 定义 | 说明 | PIN脚 | 定义 | 说明 |
PIN1 | GND | 地 | PIN5 | GND | 地 |
PIN2 | CLK | 时钟。卡时钟3.25 MHz | PIN6 | DA | 数据输入/输出 |
PIN3 | RST | 复位 | PIN7 | SWITCH_C1 | 插卡判断 |
PIN4 | VDD | 电源电压。4.5～5.5 V，ICC<10 mA |
三、产品图片

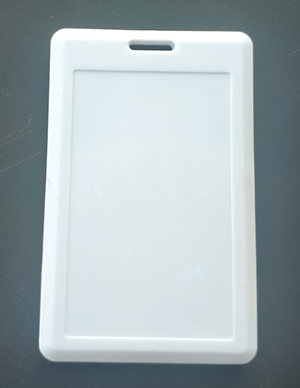

正视图 反视图
